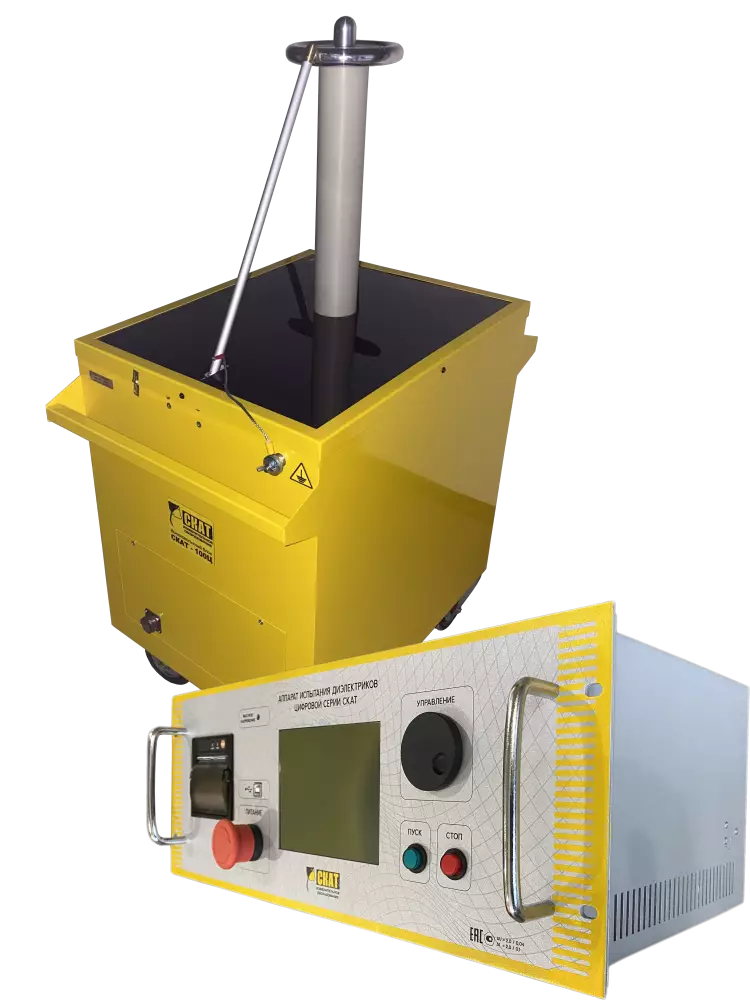

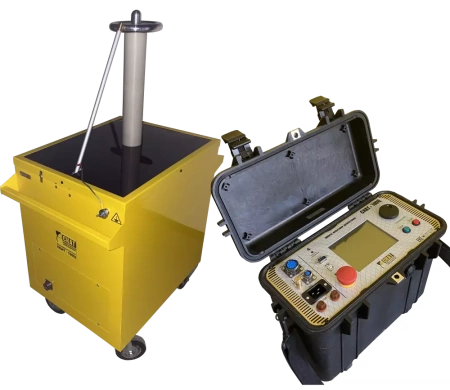

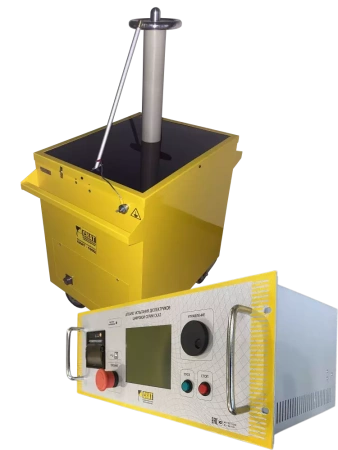

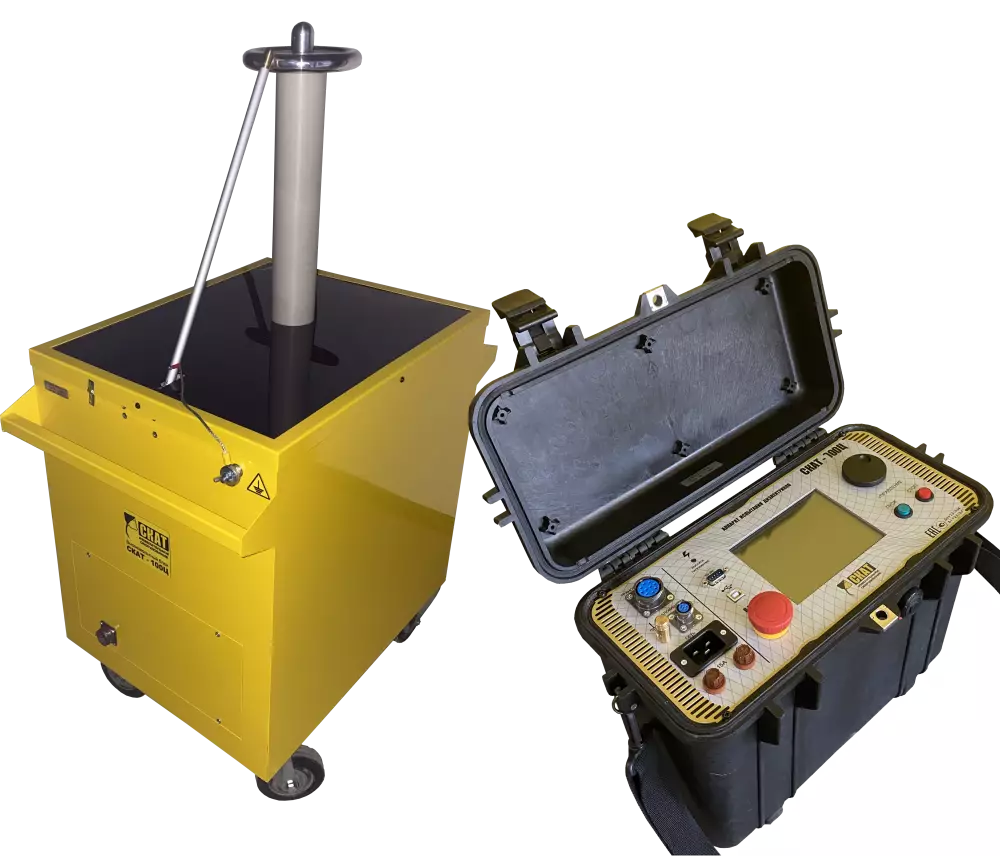

СКАТ-100Ц имеет исполнение БУ в кейсе, исполнение ВБ в стальном корпусе.
Аппарат испытания диэлектриков СКАТ-100Ц представляет собой высокотехнологичное устройство, предназначенное для проведения испытаний электрических изоляционных материалов. Этот прибор, зарегистрированный в ГосРеестре СИ под номером 87761-22, обеспечивает надежные и точные результаты, что делает его незаменимым инструментом в различных отраслях, включая электроэнергетику, строительство и производство.
Одной из ключевых особенностей СКАТ-100Ц является его способность проводить испытания как напряжением постоянного, так и переменного тока. Для испытаний постоянным током выходное напряжение варьируется в диапазоне от 3 до 100 кВ, что позволяет тестировать широкий спектр диэлектрических материалов. При этом выходной ток может достигать значений от 0,1 до 15 мА, что обеспечивает гибкость в настройках и позволяет адаптировать испытания под конкретные задачи.
Что касается испытаний переменным током, то здесь выходное напряжение составляет от 3 до 70 кВ, а выходной ток может достигать 35 мА. Эти параметры делают аппарат универсальным инструментом для проведения комплексных испытаний, позволяя оценивать характеристики изоляционных материалов в различных условиях.

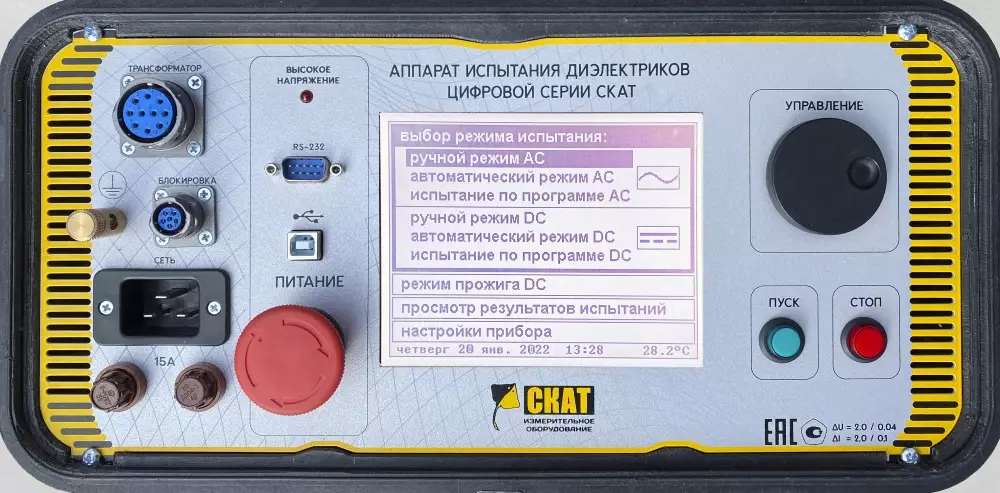

Дисплей устройства — шестидюймовый жидкокристаллический экран — обеспечивает удобное отображение информации и легкость в управлении. Интуитивно понятный интерфейс позволяет пользователю быстро настраивать параметры испытаний и контролировать процесс в реальном времени. Кроме того, СКАТ-100Ц имеет возможность сохранять отчеты о последних 50 испытаниях в энергонезависимой памяти, что обеспечивает удобный доступ к данным и позволяет вести учет результатов без риска их потери.
Таким образом, аппарат испытания диэлектриков СКАТ-100Ц представляет собой мощное и надежное решение для специалистов, занимающихся проверкой и оценкой изоляционных материалов. Его высокая точность, широкий диапазон измерений и удобство в использовании делают его незаменимым инструментом в современном электротехническом оборудовании. СКАТ-100Ц — это не просто прибор, а надежный помощник в обеспечении безопасности и эффективности электрических систем.
- Блок управления СКАТ-100Ц
- Высоковольтный блок
- Кабель соединительный
- Кабель сетевой
- Провод заземления (2 шт.)
- Вставка плавкая 15 А (2 шт.)
- Вилка разъема для подключения сигнальных цепей
- Паспорт
- Руководство по эксплуатации
| Испытание напряжением постоянного тока (DC) | ||
| Выходное напряжение | Диапазон регулирования, кВ | от 1 до 101 |
| Диапазон измерений, кВ | от 3 до 100 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((100/U)-1)),где U - измеренное значение, кВ | |
| Амплитуда пульсаций, % | 3 | |
| Полярность напряжения постоянного тока | отрицательная (опционально - положительная) | |
| Выходной ток | Максимальный уровень, мА | 15 |
| Диапазон измерений, мА | от 0,1 до 15 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((15/I-1)), где I - измеренное значение, мА | |
| Испытание напряжением переменного тока (AC) | ||
| Выходное напряжение | Диапазон регулирования, кВ | от 1 до 71 |
| Диапазон измерений, кВ | от 3 до 70 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·(70/U)-1)), U - измеренное значение, кВ | |
| Амплитуда пульсаций, % | 5 | |
| Выходной ток | Максимальный уровень, мА | 35 |
| Диапазон измерений, мА | от 0,1 до 35 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((35/I-1)), I - измеренное значение, мА | |
| Емкость допустимой нагрузки при максимальном напряжении | до 2,5 нФ | |
| Системные параметры | ||
| Режимы испытания |
Ручной Автоматический По программе |
|
| Скорость изменения напряжения, кВ/с | 0,5; 1; 2; 5 | |
| Интерфейсы | ||
| Индикация | Шестидюймовый жидкокристаллический дисплей | |
| Управление аппаратом | Кнопочное и с помощью энкодера | |
| Безопасность | ||
| Заземление |
Защитное заземление Автоматический заземлитель |
|
| Защита |
Защита от превышения допустимого напряжения и тока Отключение при пробое в нагрузке Защита от перегрева высоковольтного блока Внешняя сигнальная лампа (опция) |
|
| Системы отключения высокого напряжения |
Кнопка аварийного отключения Защитная блокировка (опция) |
|
| Параметры питания и потребления | ||
| Напряжение питающей сети переменного тока, В | от 198 до 242 | |
| Частота питающей сети, Гц | от 49 до 51 | |
| Максимальная потребляемая мощность | 2800 В•А | |
| Максимальный потребляемый ток, А | 15 | |
| Габаритные размеры и вес | ||
|
Габаритные размеры, В*Ш*Д: Блок управления Высоковольтный блок |
420*340*220 мм 1020*420*650 мм |
|
|
Масса: Блок управления Высоковольтный блок |
14 кг 80 кг |
|
