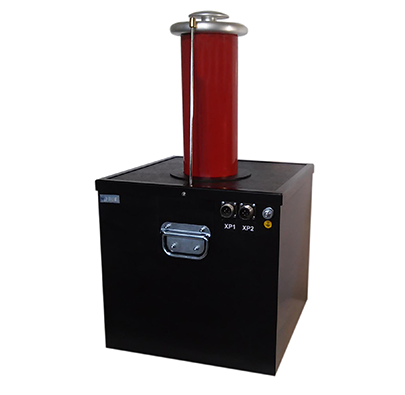

Трансформатор высоковольтный испытательный ПКВТ ТВИ-3.5

Трансформатор высоковольтный испытательный ПКВТ ТВИ-3.5 представляет собой современное устройство, предназначенное для проведения испытаний и проверки электрических аппаратов и изоляционных материалов на высокие напряжения. С его помощью можно осуществлять надежные и точные измерения, что делает его незаменимым инструментом в электротехнической отрасли.

Одной из ключевых характеристик трансформатора является диапазон регулирования напряжения переменного тока частотой 50 Гц на первичной обмотке, который составляет от 0,10 до 715,0 В. Это позволяет пользователю гибко настраивать устройство в зависимости от требований испытаний. Номинальное напряжение первичной обмотки составляет 650,0 В с допустимым отклонением в 2%, что обеспечивает высокую стабильность и точность работы трансформатора.

Важно отметить, что коэффициент искажения синусоидальности кривой напряжения составляет всего 5%. Это гарантирует, что выходной сигнал будет максимально близким к идеальному синусоидальному, что критично для качественных испытаний. При номинальном напряжении 650,0 В вторичная обмотка обеспечивает выходное напряжение в 3,5 кВ, что позволяет проводить испытания на высоких уровнях напряжения.

Трансформатор также способен выдавать максимальное выходное напряжение переменного тока в 4 кВ и максимальный выходной ток до 1100 мА, что делает его мощным инструментом для различных испытательных задач. Номинальный ток холостого хода не превышает 800 мА, что свидетельствует о его энергоэффективности и надежности.

С точки зрения безопасности, трансформатор защищен по стандарту IP60, что обеспечивает его защиту от пыли и влаги. Отвод от вторичной обмотки для измерений с коэффициентом 1:10 позволяет удобно и безопасно проводить необходимые замеры, получая 350 В при 3500 В на выходе. Длина изолятора составляет 280 мм, что обеспечивает дополнительную безопасность при работе с высокими напряжениями.

Таким образом, трансформатор ПКВТ ТВИ-3.5 представляет собой высокотехнологичное устройство, сочетающее в себе мощность, надежность и безопасность, что делает его идеальным решением для испытаний в электротехнической сфере.
