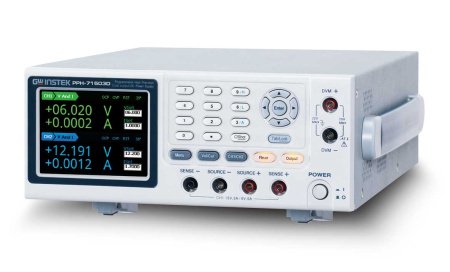

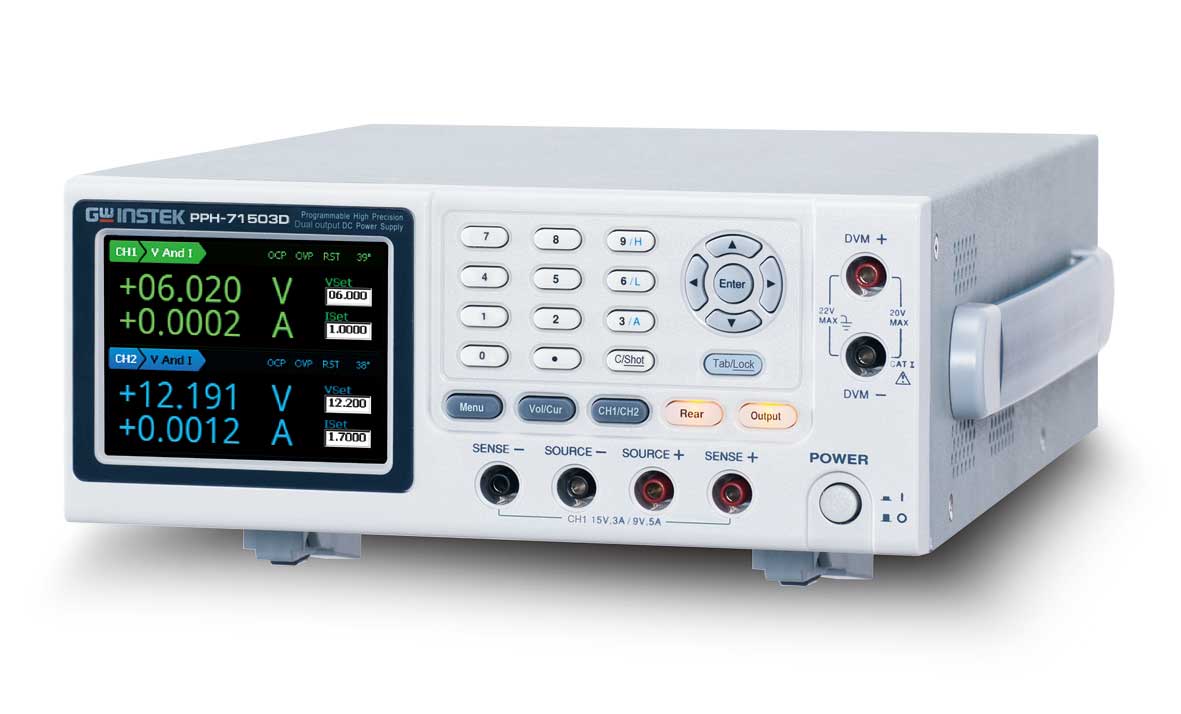

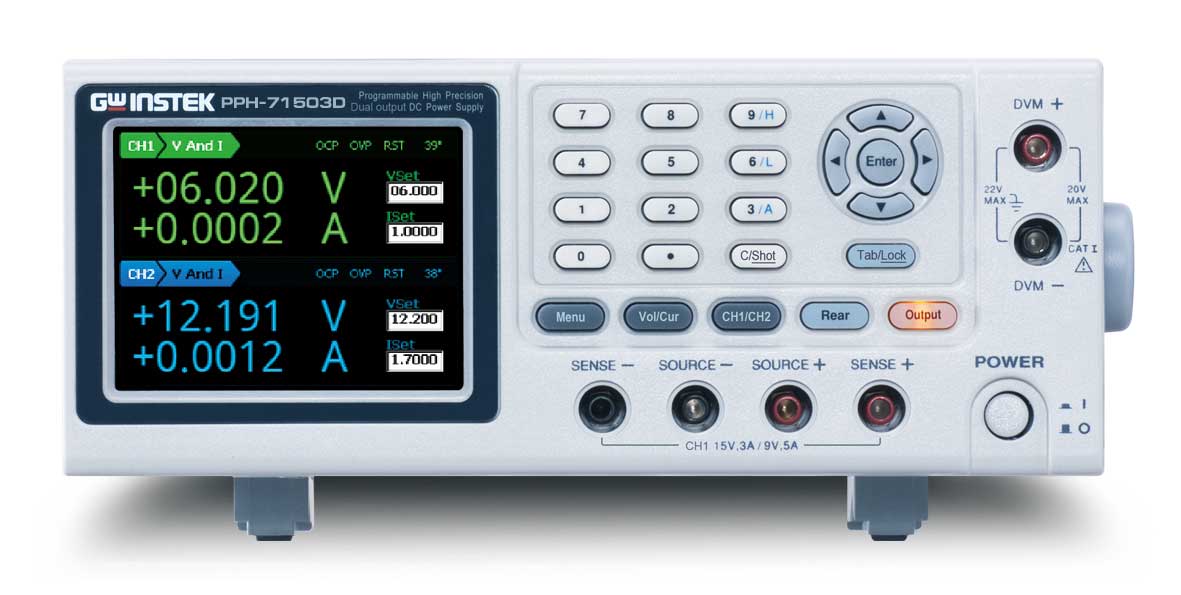

Источник питания PPH-71503D представляет собой линейный прибор, имеющий номер записи в Государственном реестре средств измерений (ГосРеестре СИ) 68671-17. Он оборудован двумя каналами и способен генерировать максимальное выходное напряжение в 15 В и максимальный выходной ток в 5 А, что в сумме дает максимальную выходную мощность в 45 Вт. Кроме того, данный источник питания обладает программируемой функцией и малым уровнем пульсаций, не превышающим 1 мВ скз.

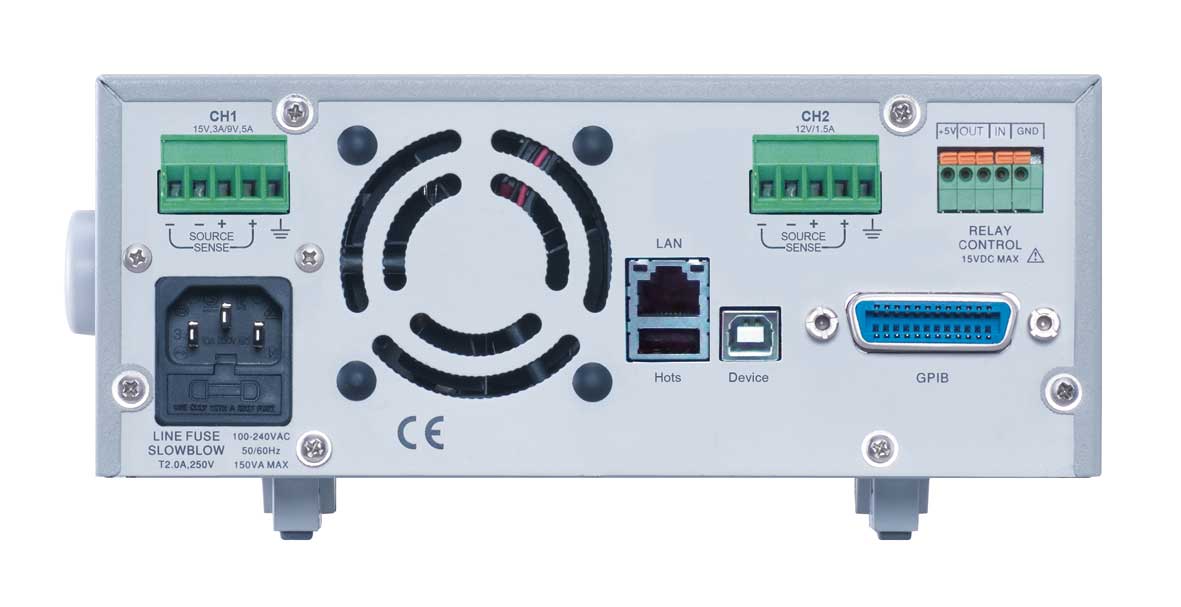

Источник питания PPH-71503D оснащен внутренней памятью для сохранения настроек, которая включает в себя пять ячеек. Это позволяет пользователю сохранять и быстро переключаться между различными настройками в зависимости от потребностей. Кроме того, данный прибор оснащен различными интерфейсами управления, такими как USB, LAN и GPIB, что делает его удобным в использовании и интеграции в различные системы измерений и управления.
Другой преимущественной характеристикой источника питания PPH-71503D является его высокая точная разрешающая способность по току, которая составляет 0,1 мкА для диапазона 5 мА. Это делает его идеальным для применений, требующих высокой точности и стабильности по току.
Кроме того, данный прибор оснащен функцией блокировки кнопок управления, что позволяет предотвратить нежелательные изменения настроек во время работы. Это особенно важно в средах, где требуется высокий уровень надёжности и стабильности.
Наконец, источник питания PPH-71503D обеспечивает защиту как самого источника, так и тестируемого устройства от повреждения, включая защиту от переполюсовки (КЗ), перегрузки по току, перенапряжения и температурную защиту. Это делает его безопасным в использовании и продлевает срок его службы.
В целом, источник питания PPH-71503D представляет собой надежный, точный и функциональный прибор, который идеально подходит для широкого спектра применений в сфере измерений и управления. Его многочисленные функции и защитные механизмы делают его безопасным и удобным в использовании, в то время как его высокая точная разрешающая способность по току позволяет достигать высокой точности и стабильности при работе с широким диапазоном нагрузок.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Постоянный ток |
|
Тип прибора
|
Линейный |
|
Номер записи в ГосРеестре СИ
|
68671-17 |
|
Количество каналов
|
2 |
|
Выходное напряжение, В
|
15 В |
|
Выходной ток, А
|
5 А |
|
Выходная мощность, Вт
|
45 Вт |
|
Программируемый
|
Да |
|
Электронное отключение нагрузки
|
Нет |
|
Дополнительный канал с фиксированным выходом
|
Нет |
|
Питание
|
90-264 В |
|
Назначение
|
Лабораторный |
|
Тип дисплея
|
ЖК |
|
Гарантия, (мес)
|
12 |
- Источник питания постоянного тока прецизионный программируемый - PPH-71503D
- Измерительные провода GTL-117
- Измерительные провода GTL-204
- Измерительные провода GTL-203А
- Кабель питания
- Руководство по эксплуатации
| Параметр | Канал 1 | Канал 2 |
| Установка напряжения на выходе | ||
| Диапазон U вых |
Низкий диапазон ( LV ): 0...9 В Высокий диапазон ( HV ): 0...15 В |
0...12 В |
| Программируемое разрешение | 2, 5 мВ | |
| Разрешение измерения | 1 мВ | |
| Погрешность установки (программная) | ± (0,05 % + 10 мВ) | |
| Погрешность измерения (по встроенному индикатору) | ± (0,05 % + 3 мВ) | |
| Время нарастания U вых | 0,2 мс (10 % - 90 %) | |
| Время спада U вых | 0,3 мс (90 % - 10 %) | |
| Стабилизация напряжения (CV) | ||
| Нестабильность |
≤ 0,01 % + 2 мВ при изменении тока нагрузки ≤ 0,5 мВ при изменении напряжения питания |
|
| Уровень пульсаций и шум |
≤ 3 мВ ср.кв.. в диапазоне частот 0 Гц ... 1 МГц ≤ 8 мВ пик - пик в диапазоне частот 20 Гц ... 20 МГц |
|
| Время переходного процесса (при изменении нагрузки на 1000%) |
< 40 мкс (уровень 100 мВ , гнезда задней панели ) < 50 мкс (уровень 100 мВ, гнезда передней панели) < 80 мкс (уровень 20 мВ) |
|
| Установка тока на выходе | ||
| Диапазон Iвых |
Низкий диапазон ( LV ): 0...5 А Высокий диапазон ( HV ): 0...3 А |
0...1,5 А |
| Программируемое разрешение | 1,25 мА (на пределе 5 А) | 1,25 мА (на пределе 1,5 А) |
| 0,125 мА на пределе 500 мА | ||
| 1,25 мкА на пределе 5 мА | ||
| Разрешение измерения | 100 мкА на пределе 5 А; | 100 мкА на пределе 1,5 А |
| 10 мкА на пределе 500 мА | ||
| 0,1 мкА на пределе 5 мА | ||
| Погрешность установки (программная) | ± ( 0,16 % + 5 мА) на пределе 5 А | ± (0,16 % + 5 мА) на пределе 1,5 А |
| ± (0,16 % + 0,5 мА) на пределе 500 мА | ||
| ± (0,16 % + 5 мкА) на пределе 5 мА | ||
| Погрешность измерения (по встроенному индикатору) | ± (0,2 % + 400 мкА) на пред. 5 А | ± (0,2 % + 400 мкА) на пред. 1,5 А |
| ± (0,2 % + 100 м кА) на пределе 500 мА | ||
| ± (0,2 % + 1 мкА) на пределе 5 мА | ||
| Стабилизация тока (СС) | ||
| Нестабильность |
≤ 0,01%+1 мА при изменении тока нагрузки ≤ 0,5 мА при изменении напряжения питания |
|
| Температурный коэффициент | 0.1 х норм. значения / ̊C | |
| Режим вольтметра (DVM) | ||
| Диапазон измерения | 0...+20 В пост. | |
| Входной импеданс | 20 МОм | |
| Разрешение | 1 мВ | |
| Погрешность измерения | ± (0,05 % + 3 мВ) | |
| Максимальное входное напряжение | - 3 В ; + 22 В | |
| Режим приемника тока (SINK) | ||
| Поглощаемый ток канал 1 | 3 ,5A ( при U вых ≦ 4 В ); 3,5 А* 0,25 А / U (при U вых 4...15 В ) | |
| Поглощаемый ток канал 2 | 2A ( при U вых ≦ 5 В ); 2А* 0,1А / U (при U вых 5...12 В ) | |
| Режим измерения импульсного тока | ||
| Погрешность измерения (по встроенному индикатору) | ± (0,2 % + 400 мкА) на пред. 5 А | ± (0,2 % + 400 мкА) на пред. 1,5 А |
| Задержка запуска | 0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс | |
| Период интеграции | 33,3 мкс...833 мс с шагом 33,3 мкс | |
| Число усреднений показаний | 1...100 (программно до 5.000 при ДУ с помощью ПК) | |
| Количество выборок | 64.000 | |
| Период интеграции импульсных токов | ||
| Период | 840 мс...60 с | |
| Шаг | 16,7 мс/ 20 мс (в зав. от частоты сети питания 60 Гц/ 50 Гц) | |
| Управление выходом | ||
| Функции | Вкл/ Выкл | |
| Общие данные | ||
| Энергонезависимая память (запись/ вызов) |
5 ячеек для профилей настроек ( Save / Recall ) 5 ячеек для статусов питания при включении источника ( Power On ) |
|
| Дисплей | Цветной графический ЖК - индикатор (диагональ 9 см, TFT ) | |
| Условия эксплуатации | 0...40 º С, относительная влажность ≤ 80 % | |
| Условия хранения | - 20... - 70 º С, относительная влажность ≤ 70 % | |
| Напряжение питания | ~ 90 – 264В, 50/60Гц | |
| Потребляемая мощность | 160 ВА | |
| Габаритные размеры (ШхВхГ) | 222 х 86 х 363 мм | |
| Масса | 4,5 кг | |
