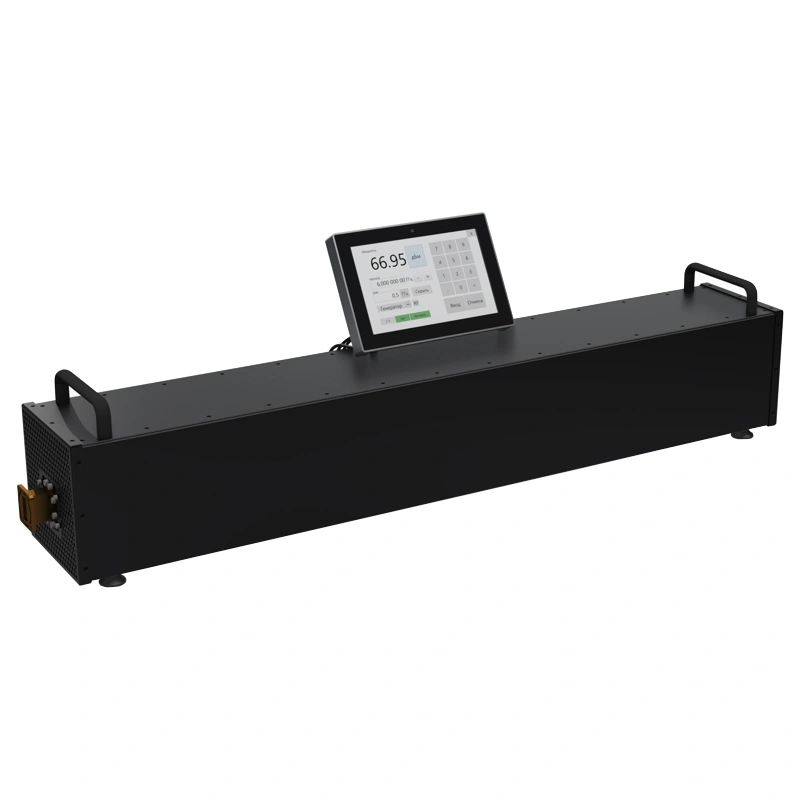

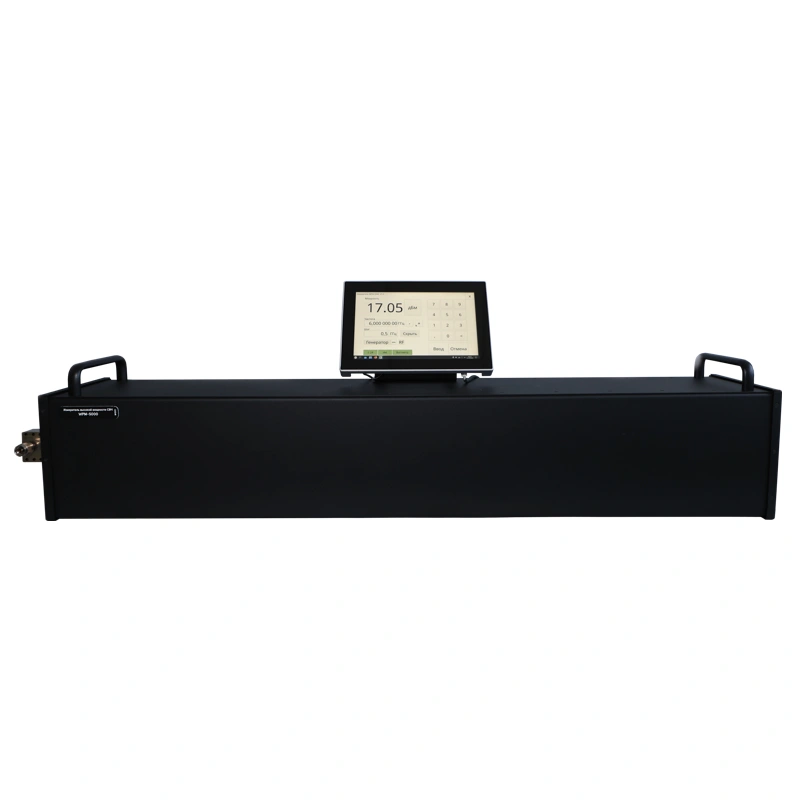

Измерения в волноводном тракте 35×15 мм в полосе 6–8 ГГц выполняет измеритель высокой мощности СВЧ «Миг Трейдинг» WPM‑5000. Прибор регистрирует среднюю мощность сигнала на входе: для непрерывной несущей и для сигналов с любым типом модуляции. Это позволяет использовать WPM‑5000 при настройке передатчиков с переменным уровнем, включая импульсные режимы.
Диапазон рабочих частот — 6000…8000 МГц. Предельная погрешность измерений — не более ±8%.
Устройство и принцип работы
Три конструктивных элемента — СВЧ‑тракт, ваттметр и вычислительно‑индикаторный блок — реализуют следующую схему:
- сначала тракт вносит калиброванное затухание, индивидуально измеренное для каждой из 2000 частотных точек («литер»);
- затем ваттметр фиксирует ослабленный сигнал;
- далее вычислитель суммирует показания с поправкой, учитывая как частотную характеристику тракта, так и текущую температуру (датчик встроен в корпус);
- результат выводится на дисплей.
Такой подход исключает необходимость ручного введения поправок на потери в соединительных трактах. Каждый экземпляр WPM‑5000 хранит в памяти собственную калибровку, а температурная компенсация работает автоматически, что особенно важно при длительных измерительных сессиях.
Области применения
Благодаря сочетанию волноводного подключения, Ethernet‑интерфейса для удалённого управления и низкой погрешности, WPM‑5000 востребован:
- в метрологии и поверочных лабораториях;
- при производстве СВЧ‑компонентов;
- в испытательных центрах и при сертификации оборудования;
- для ремонта и обслуживания радиоэлектронной аппаратуры;
- в научных исследованиях, где требуется точное измерение средней мощности в условиях модуляции.
- СВЧ тракт
- Блок вычислительно-индикаторный
- Блок питания
- Кабель питания, 220 В
- Переход коаксиально-волноводный: 35x15 мм – тип N
- Кронштейн (комплект)
- Ключ шестигранный
- Паспорт
- Руководство по эксплуатации
| Метрологические характеристики | ||
| Наименование характеристики | Значение | |
| Диапазон рабочих частот, МГц | от 6000 до 8000 | |
| Диапазон измерений мощности непрерывных и модулированных (среднее значение) сигналов, Вт | от 0,02 до 3400,00 | |
| Пределы допускаемой относительной погрешности измерений мощности, % | ±8 | |
| Коэффициент стоячей волны по напряжению (КСВН) входа, не более | 1,2 | |
| Основные технические характеристики | ||
| Время установления рабочего режима, мин, не более | 15 | |
| Тип СВЧ соединителя по ГОСТ 13317–89 | фланец волновода сечением 35x15 мм | |
| Потребляемая мощность, В·А, не более | 150 | |
| Габаритные размеры, мм, не более (ДxШxВ) | 1270 x 300 x 400 | |
| Масса, кг, не более | 42 | |
|
Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц |
от 200 до 240 от 49 до 51 |
|
|
Рабочие условия эксплуатации температура окружающего воздуха, °C относительная влажность воздуха при 20 °C, % |
от 15 до 35 от 45 до 80 |
|
