ГОСРЕЕСТР
Артикул:
m-120370
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Мера индуктивности и добротности
Тип прибора
—
Многозначная
Номер записи в ГосРеестре СИ
—
90684-23
Номинальные значения
—
0,5 Гн, 1 Гн, 3 Гн, 5 Гн, 10 Гн, 30 Гн, 50 Гн, 100 Гн, 300 Гн, 500 Гн, 1 кГн, 3 кГн, 5 кГн, 10 кГн
Все характеристики
1 440 000 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Мера индуктивности и добротности многозначная Е1-20 предназначена для воспроизведения, хранения и передачи единицы индуктивности и добротности при частотах 100 Гц, 120 Гц и 1 кГц. Мера Е1-20 может применяться в качестве рабочего эталона единицы индуктивности 2-го разряда в соответствии с ГОСТ Р 8.732-2011 «ГСИ. Государственная поверочная схема для средств измерений индуктивности».

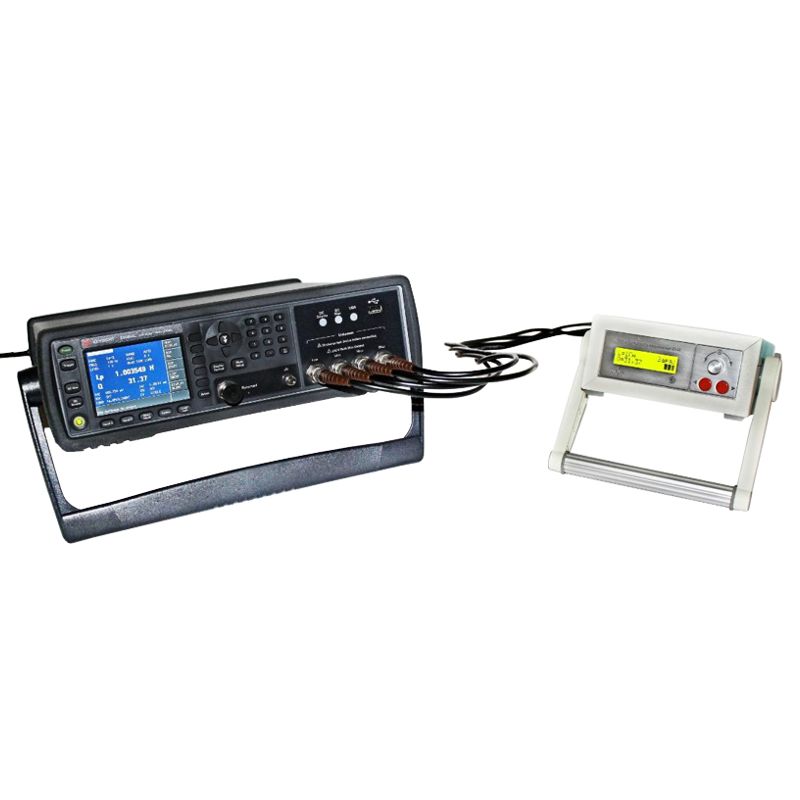

Устройство используется для поверки, калибровки, испытаний измерителей индуктивности, измерителей RLC, мультиметров с опцией измерения индуктивности и добротности по двух- или четырехпроводной схеме подключения.

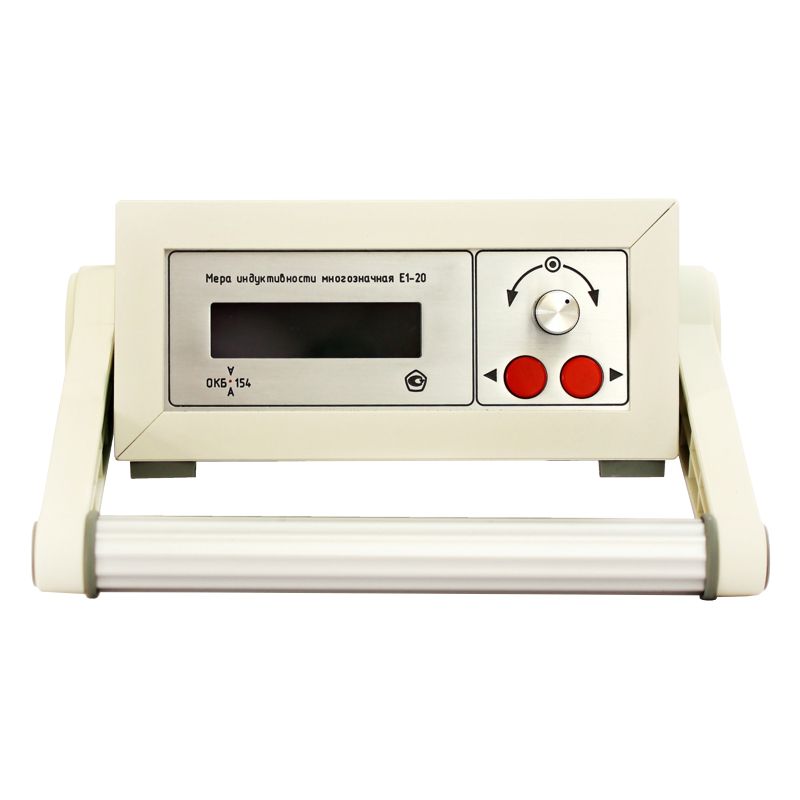

Настольный прибор обладает пластиковым корпусом с вентиляционными прорезями и ручкой для транспортировки и установки на поверхности под углом.

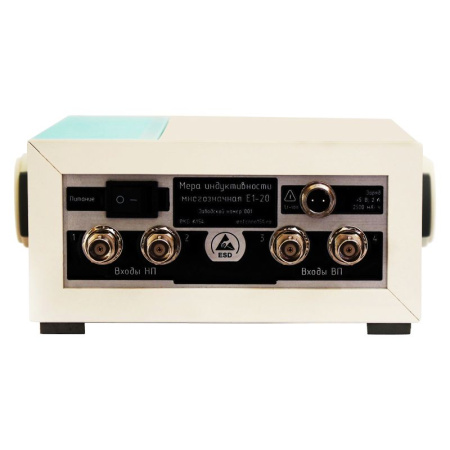

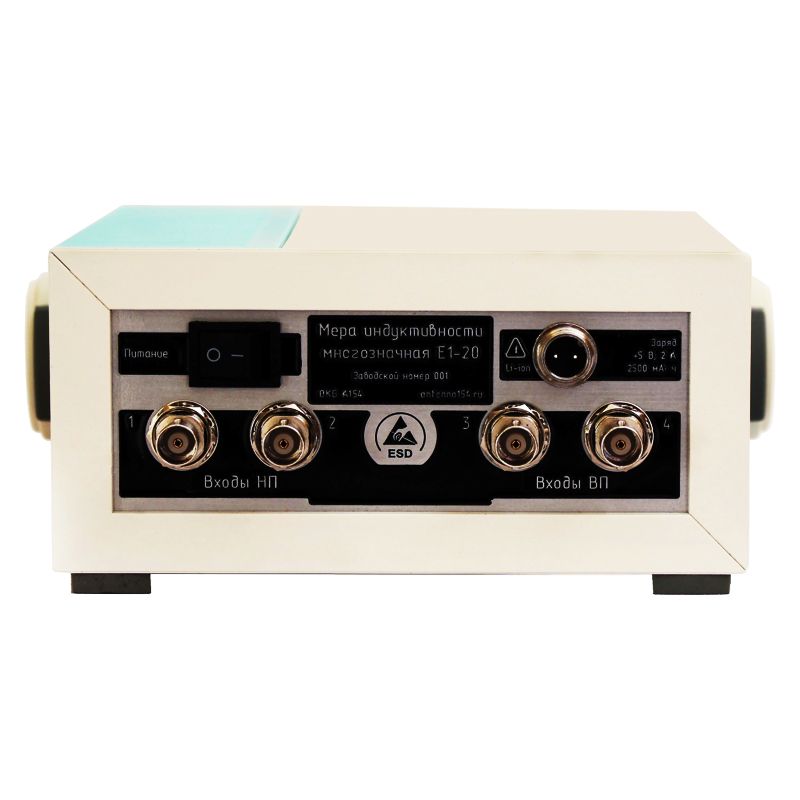

Подключение к измерителю осуществляется с помощью четырех выходных BNC-разъёмов с двух- или четырехпроводным подключением.
Питание устройства осуществляется от встроенного литий-ионного аккумулятора.
Мера имеет встроенное ПО. Прошивка идентифицируется при включении Меры в сервисном режиме. Номер версии ПО имеет буквенно-цифровое обозначение. Нумерация версий производится по возрастающему порядку буквенно-цифрового кода. Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
ПО Е1-20 используется для:
Устройство используется для поверки, калибровки, испытаний измерителей индуктивности, измерителей RLC, мультиметров с опцией измерения индуктивности и добротности по двух- или четырехпроводной схеме подключения.
Настольный прибор обладает пластиковым корпусом с вентиляционными прорезями и ручкой для транспортировки и установки на поверхности под углом.
Подключение к измерителю осуществляется с помощью четырех выходных BNC-разъёмов с двух- или четырехпроводным подключением.
Питание устройства осуществляется от встроенного литий-ионного аккумулятора.
Мера имеет встроенное ПО. Прошивка идентифицируется при включении Меры в сервисном режиме. Номер версии ПО имеет буквенно-цифровое обозначение. Нумерация версий производится по возрастающему порядку буквенно-цифрового кода. Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
ПО Е1-20 используется для:
- Управления переключениями между номинальными (фиксированными) значениями индуктивности и добротности на рабочих частотах в режиме воспроизведения.
- Управления режимом калибровки для компенсации полного сопротивления соединительных кабелей.
- Управления сервисными режимами: «электронного формуляра», отображения идентификационных данных Меры, индикации уровня заряда встроенного аккумулятора.
Документы
Руководство по эксплуатации Е1-20
998,3 кб
Методика поверки Е1-20
3,9 мб
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Мера индуктивности и добротности |
|
Тип прибора
|
Многозначная |
|
Номер записи в ГосРеестре СИ
|
90684-23 |
|
Номинальные значения
|
0,5 Гн, 1 Гн, 3 Гн, 5 Гн, 10 Гн, 30 Гн, 50 Гн, 100 Гн, 300 Гн, 500 Гн, 1 кГн, 3 кГн, 5 кГн, 10 кГн |
|
Установка значений
|
Переключатель |
|
Диапазон измерения индуктивности
|
0,5 ... 10000 Гн |
|
Максимальная частота
|
1000 Гц |
|
Питание
|
Встроенный Li-Ion аккумулятор |
|
Базовая погрешность
|
0,05% |
|
Гарантия, (мес)
|
12 |

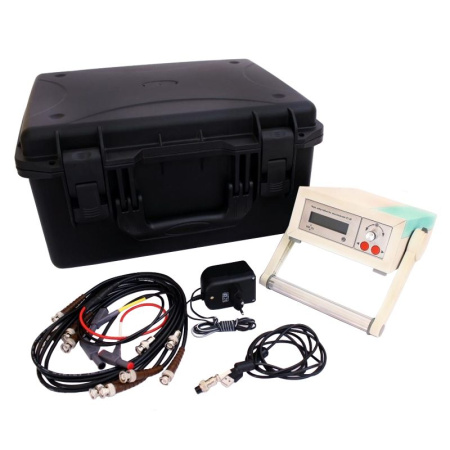

- Мера индуктивности и добротности многозначная Е1-20 - 1 шт.
- Устройство зарядное с кабелем - 1 шт.
- Кабель измерительный BNC-BNC - 1 шт.
- Кабель измерительный 2BNC-3Banana - 1 шт.
- Кейс транспортный - 1 шт.
- Руководство по эксплуатации - 1 экз.
- Паспорт - 1 экз.
- Формуляр - 1 экз.
| Частота измерений, Гц | 100; 120; 1000 (только до 10 Гн вкл.) |
| Номинальные (фиксированные) значения воспроизводимой индуктивности мер, Гн | 0,5; 1; 3; 5; 10; 30; 50; 100; 300; 500;1000; 3000; 5000; 10000 |
|
Диапазон номинальных значений добротности (в зависимости от номинальных значений индуктивности и частоты) |
От 0,5 до 30 |
|
Отклонение значения индуктивности от номинального при частоте 120 Гц, %, не более 0,5 Гн – 5000 Гн 10000 Гн |
1 1,5 |
|
Пределы допускаемой основной относительной погрешности измерений индуктивности, % для значений от 0,5 Гн до 1000 Гн включ. для значений 3000; 5000; 10000 Гн |
±0,05 ±0,1 |
| Пределы допускаемой основной относительной погрешности измерений добротности, % | ±1 |
|
Входное (измерительное) напряжение (режим измерений), В минимальное номинальное (для значений 0,5; 1; 3; 5; 10; 30; 50; 100; 300; 500; 1000 Гн) номинальное (для значений 3000; 5000; 10000 Гн) максимальное |
0,75 1,0 2,0 2,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений индуктивности, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур, % |
±0,03 |
|
Пределы допускаемой дополнительной относительной погрешности измерений добротности, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур, % |
Qt=Qn*(1+Kq*(t-20)) 2) Qt – добротность при температуре измерений t Qn - добротность при нормальной температуре из свидетельства поверки (калибровки) мера; Kq - относительный температурный коэффициент добротности, равный 0,003. |
| Пределы допускаемой относительной нестабильности индуктивности за год при частоте 100 Гц | Не более 0,9 предела допускаемой относительной погрешности |
|
Нормальные условия измерений: Диапазон температур окружающего воздуха, ºС Относительная влажность воздуха, %, не более Атмосферное давление, кПа (мм рт. ст.) |
от +19 до +21 от 30 до 80 от 84 до 106,7 (от 630 до 800) |
| Параметры встроенного источника питания: тип емкость, мА·ч, не менее | Аккумулятор Li-Ion 2500 |
|
Параметры зарядного устройства: Напряжение постоянного тока, В Максимальный зарядный ток, А |
5 2 |
| Потребляемая мощность, В·А, не более | 15 |
|
Габаритные размеры (Д×Ш×В), мм, не более мера мера (с учетом ручки для переноски) кейс транспортный |
165×235×80 200×235×120 460×400×240 |
|
Масса, кг, не более Мера Мера с кейсом транспортным |
1,5 6 |
|
Условия эксплуатации: Температура окружающей среды, ºС Относительная влажность (при 25ºС), %, не более Атмосферное давление, кПа |
от +15 до +25 80 от 84 до 106,7 (от 630 до 800) |
|
Средний срок службы, лет Средняя наработка до отказа, ч, не менее |
12 10000 |
Опытно-конструкторское бюро А154 специализируется на разработке и производстве:
- измерительных антенн, пробников напряжения, токосъемников, эквивалентов сети и других СИ ПЭМИН и ИРП для лицензиатов ФСТЭК;
- ТЕМ-камер (модулей) для поверки, калибровки и испытаний СИ ПЭМИН и ИРП;
- эталонных установок для поверки, калибровки и испытаний СИ напяжённости электрического и магнитного поля;
- мер магнитной индукции для поверки, калибровки и испытаний СИ магнитной индукции и напряжённости магнитного поля;
- гираторных мер индуктивности и мер индуктивности, основанных на Т-цепочках, для поверки, калибровки и испытаний измерителей RLC.
