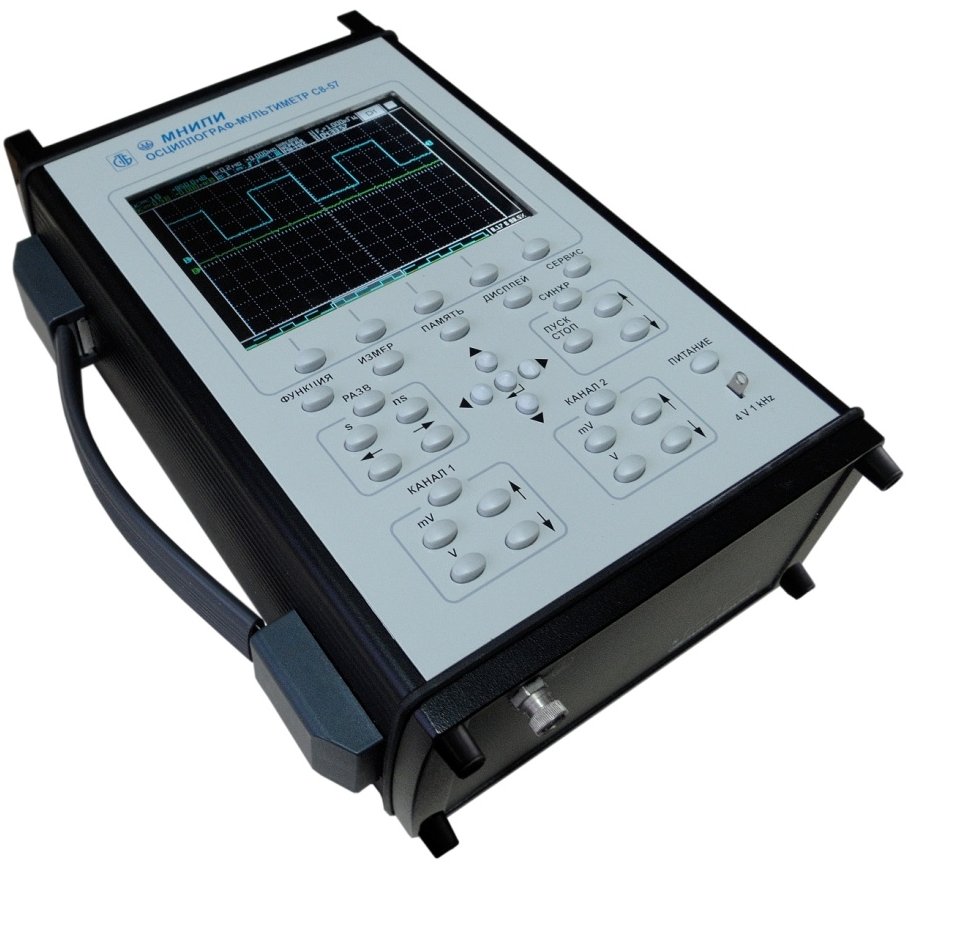

Осциллограф-мультиметр С8-57 предназначен для исследования, регистрации и измерения параметров электрических сигналов в полосе частот от 0 до 150 МГц.
Осциллограф-мультиметр обеспечивает регистрацию, запоминание, измерение в диапазоне амплитуд от 2 мВ до 300 В (с делителем 1:10 hp-9250) и временных интервалов от 2 нс до 100 с по двум каналам вертикального отклонения, измерение напряжения и силы постоянного тока, средних квадратических значений напряжения и силы переменного тока синусоидальной формы, электрического сопротивления постоянному току, измерения частоты, периода и спектральный анализ входного сигнала, режимы регистратора и тестера компонентов электрических цепей.
Область применения осциллографов-мультиметров: наладка, контроль параметров, ремонт радиотехнической аппаратуры, электронных систем и устройств различного назначения, для научных и экспериментальных исследований в лабораторных и производственных условиях, а также для обслуживания различных видов техники.
- Полоса пропускания 150 МГц
- Полнофункциональный универсальный цифровой вольтметр
- 2 канала, вход внешней синхронизации
- Жесткие условия эксплуатации
- 22 вида цифровых измерений
- Функция частотомера
- Функция анализатора спектра
- Функция регистратора сигналов
- Функция тестера компонентов
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Цифровой |
|
Тип прибора
|
Портативный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
150 МГц |
|
Частота дискретизации
|
0,25 Гвыб/c |
|
Диагональ дисплея, дюйм
|
5,7" |
|
Интерфейсы
|
USB |
|
Питание
|
Встроенный аккумулятор |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
320 x 240 |
|
Гарантия, (мес)
|
12 |
|
Дополнительные функции
|
Мультиметр |
| Параметр | Значение |
|---|---|
| Экран | TFT ЖК цветной 5,7"; 320×240 пикселей |
| Входы | 2 канала |
| Коэффициенты отклонения | от 0,002 до 20 В/дел. |
| Коэффициенты развертки | от 2 нс/дел. до 10 с/дел. |
| Диапазон частот синхронизации | от 0,6 Гц до 150 МГц |
| Время нарастания переходной характеристики | 2,4 нс |
| Цифровые измерения | курсорные и 22 вида автоматических |
| Погрешность амплитудных измерений | ±(2,5+Uк/U)%, где Uк - конечное значение диапазона |
| Погрешнсть временных измерений |
±(1,5+Тп/Т)% при коэффициентах развертки от 1 мкс/дел. до 10 с/дел.; ±(2,5+Тп/Т)% при коэффициентах развертки от 2 нс/дел. до 0,5 мкс/дел., где Тп=10 Кразв. - длительность развертки, с; Т - измеряемый временной интервал, с; Кразв. - коэффициент развертки, с/дел. |
| Предзапуск | ≥ Кразв. × 50 дел. |
| Послезапуск | ≥ Кразв. × 500 дел. |
| Дополнительные функции | регистратор, частотомер, анализатор спектра (БПФ), тестер компонентов (вольт-амперные характеристики двух- и трехполюсников) |
| Погрешнсть измерения в режиме частотомера, % |
частоты δf = ±(0,02 +100/(fx×TСЧ)) периода δTСЧ= ±(0,05+100/(Tx×f0×n)) где fx - измеряемая частота сигнала, Гц; TСЧ - время счета, с. TСЧ - 100 мс; 1; 10 c; Tx - измеряемый период входного сигнала, с; f0 - метки времени, Гц. f0 - 0,1;1;10;100 МГц; n - количество периодов входного сигнала. n - 1, 10, 100. |
| Скорость записи сигнала в режиме регистратора | от 10 мс/дел. до 10 с/дел. с шагом 1, 2, 5. |
| Характеристики мультиметра | |
| Диапазон измерений напряжения постоянного тока |
до 500 В, конечные значения диапазонов (Uк): 2; 20; 500 В |
| Основная погрешность | ±(0,15% от U + 0,1% от Uк) |
| Диапазон измерений среднеквадратического значения напряжения переменного тока синусоидальной формы |
до 400 В, конечные значения диапазонов (Uк) 2, 20, 400 В |
| Диапазон частот | от 20 Гц до 100 кГц на диапазонах 2, 20 В; от 20 Гц до 1 кГц на диапазоне 400 В |
| Основная погрешность |
±(0,7% от U + 0,3% от Uк) от 20 Гц до 20 кГц; ±(1,2% от U + 0,4% от Uк) свыше 20 кГц до 100 кГц |
| Диапазон измерений силы постоянного тока | до 2 А, конечные значения диапазонов (Iк) 20 мА, 2 А |
| Основная погрешность | ±(0,25% от I + 0,15% от Iк) |
| Диапазон измерений среднеквадратического значения силы переменного тока синусоидальной формы | до 2 А, конечные значения диапазонов (Iк) 20 мА, 2 А |
| Диапазон частот | от 20 Гц до 1 кГц |
| Основная погрешность | ±(0,5% от I + 0,3% от Iк) |
| Диапазон измерений сопротивления постоянному току |
до 10 МОм, конечные значения диапазонов (Rк) 2; 20; 200 кОм; 10 МОм |
| Основная погрешность | ±(0,5% от R + 0,1% от Rк) |
| Интерфейс | USB 2.0 |
| Сохранение копии экрана |
в формате .bmp на внешнем USB Mass Storage устройстве |
| Питание | ~230 В, 50 В•А или от встроенного аккумулятора |
| Диапазон рабочих температур | от -10 °C до +40 °C |
| Габариты | 185×283×89 мм |
| Масса | 3,5 кг |
