Артикул:
m-125403
Характеристики
Внесен в ГосРеестр
—
Нет
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Отзывы
Оставить отзыв
Загрузка отзывов...

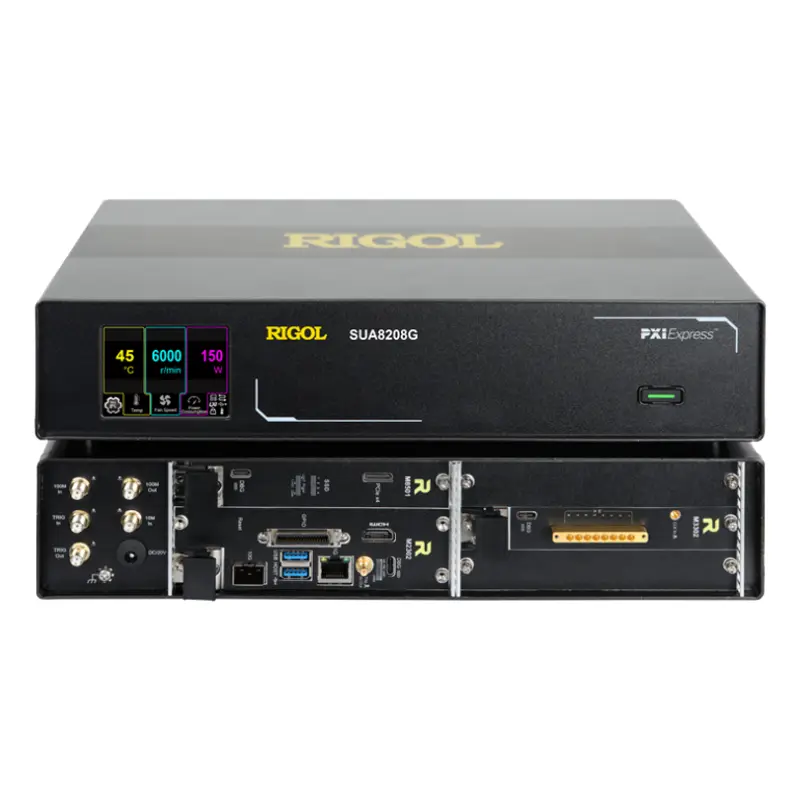

- Базовый блок SUA8208G с модулем контроллера (упр. GPU) и 4-канальным модулем оцифровщика
- Адаптер питания
- Опция M8501 - 16 ТБ расширение памяти записи сигналов
- Опция SUA8000-SQ - Формирование ГСПФ сложных последовательностей
| Характеристики | |||||
| Количество входных каналов | 8 | ||||
| Максимальная частота дискретизации | 4 Гвыб/с | ||||
| Разрешение по вертикали | 14 бит | ||||
| Диапазон входных частот | DC - 1,5 ГГц | ||||
| Предварительная обработка данных | цифровой понижающий преобразователь (DDC), понижающая децимация (Decimation), усечение (Truncation) | ||||
| Диапазон кэша | 32 ГБ/с | ||||
| Глубина кэша | 500 Мтчк/канал | ||||
| Вход | 50 Ом ± 2%, SMA/РЧ интегрированный разъём | ||||
| Развязка выхода | по постоянному току | ||||
| Амплитуда на входе | 1 В ПИК-ПИК | ||||
| Точность измерения | ± 0,5 % | ||||
| Режим захвата | кольцевой буфер, потоковый режим | ||||
| Динамический диапазон свободный от паразитных составляющих (SFDR) @ 1 В ПИК-ПИК, исключая гармоники, тип | DC - 1500 МГц | - 55 дБн | |||
|
Гармонические искажения @ 1 В ПИК-ПИК |
Уровень второй гармоники | DC - 1 ГГц | - 60 дБн | ||
| 1 ГГц - 1,5 ГГц | - 55 дБн | ||||
| Уровень третьей гармоники | DC - 1 ГГц | - 70 дБн | |||
| 1 ГГц - 1,5 ГГц | - 65 дБн | ||||
|
Эффективное количество бит (ENOB) @ -1 дБ от полной шкалы |
DC - 1,5 ГГц | 8 бит | |||
| Система захвата (Acquisition) | |||||
| Кольцевой/циклический буфер в системе захвата (Ring Buffer) | |||||
| Режим триггера | Внешний вход, внутренний, аналоговый канал | ||||
| 8-битное квантование | Макс. 4 Гвыб/с на канал | Глубина памяти при однократном запуске | 1 Гвыб | ||
| Количество точек записи до срабатывания системы запуска |
32 квыб ~ 1 Гвыб, мин. разреш. 32 квыб |
||||
| Количество точек записи после срабатывания системы запуска |
32 квыб ~ 1 Гвыб, мин. разреш. 32 квыб |
||||
| 14-битное квантование | Макс. 4 Гвыб/с на канал | Суммарная глубина триггера | 512 Мвыб | ||
| Количество отсчетов опережения триггера |
16 квыб ~ 512 Мвыб, мин. разреш. 16 квыб |
||||
| Количество отсчетов задержки триггера |
16 квыб ~ 512 Мвыб, мин. разреш. 16 квыб |
||||
| Потоковый режим в системе захвата (Acquisition, Streaming) | |||||
| Непрерывный триггер | Внешний вход, внутренний, аналоговый канал | ||||
| Отсчёты непрерывного триггера | 8-битное квантование | Макс. 4 Гвыб/с на канал | Глубина памяти при непрерывном запуске | 1 Гвыб | |
| Глубина памяти при однократном запуске | 64 квыб | ||||
| Количество точек записи до срабатывания системы запуска |
64 выб ~ 64 квыб, мин. разреш. 64 выб |
||||
| Количество точек записи после срабатывания системы запуска |
64 выб ~ 1 Гвыб, мин. разреш. 64 выб |
||||
| 14-битное квантование | Суммарная глубина памяти при непрерывном запуске | 512 Мвыб | |||
| Глубина памяти при однократном запуске | 32 квыб | ||||
| Количество точек записи до срабатывания системы запуска |
32 выб ~ 32 квыб, мин. разреш. 32 выб |
||||
| Количество точек записи после срабатывания системы запуска |
32 выб ~ 512 Мвыб, мин. разреш. 32 выб |
||||
| Непрерывный захват сигнала | память 16 ТБ (опция), 8-бит и 14-бит квантование, полоса пропускания шины данных 2,4 ГБ | ||||
| Цифровой преобразователь с понижением частоты (DDC) | Точность установки частоты автогенератора | < 0,1 Гц | |||
| Коэффициент децимации | 4 Гвыб/с | 1х, 2х, 4х, 5х, 10х, 20х | |||
| 2 Гвыб/с | 1х, 2х, 5х, 10х | ||||
| 1 Гвыб/с | 1х, 5х | ||||
| Система синхронизации (Trigger System) | |||||
| Источник синхронизации | аналоговые каналы, внешний, внутренний | ||||
| Режим синхронизации | одиночный, непрерывный | ||||
| Вход внешнего сигнала синхронизации | уровень: TTL 5 В, SMA | ||||
| Выход сигнала синхронизации | уровень: TTL 5 В, SMA | ||||
| Система синхронизации (Trigger System) | |||||
| Источник синхронизации | аналоговые каналы, внешний, внутренний | ||||
| Режим синхронизации | одиночный, непрерывный | ||||
| Вход внешнего сигнала синхронизации | уровень: TTL 5 В, SMA | ||||
| Выход сигнала синхронизации | уровень: TTL 5 В, SMA | ||||
| Опорная частота (Clock System) | |||||
| Источник | 10 МГц - внешний вход | ||||
| 100 МГц - внешний вход | |||||
| 100 МГц - внутренний | |||||
| Вход внешнего источника частоты дискретизации | |||||
| Внутренний источник | частота | 100 МГц | |||
| точность | ± 1 ppm | ||||
| температурная стабильность (-20 °C ~ + 70 °C) | ± 0,5 ppm | ||||
| старение | ± 1 ppm/год | ||||
| Выход 100 МГц | уровень | 0 дБм ~ 5 дБм | |||
| разъём | SMA, 50 Ом | ||||
| Вход 100 МГц | уровень | 0 дБм ~ 10 дБм | |||
| разъём | SMA, 50 Ом | ||||
| Вход 10 МГц | уровень | 0 дБм ~ 10 дБм | |||
| разъём | SMA, 50 Ом | ||||
| Вход внешнего источника частоты дискретизации | частота | 1 ГГц - 8 ГГц | |||
| уровень | 0 дБм ~ 10 дБм | ||||
| разъём | SMB, 50 Ом | ||||
| Параметры системы управления (GPU Processor) | |||||
| Тип системы управления | графический процессор (GPU) | ||||
| Процессор (CPU) | 64-бит 8-ми ядерный, 2,2 ГГц | ||||
| Графический процессор (GPU) | 1792-ядерный GPU с 56 тензорными ядрами, 200TOPS AI Performance | ||||
| Память | 32 ГБ 256 бит LDDR4х, 32 ГБ eMMC 5.1, 4 ТБ SSD | ||||
| Операционная система | Linux | ||||
| Коммуникационные интерфейсы | |||||
| LAN | Электрический порт | RJ45 Ethernet interface 10/100/1000 BASE-T interface | |||
| Оптический порт | 10 Gigabit, SFP+ interface | ||||
| Web Control | ввести IP-адрес в браузере | ||||
| HDMI | HDMI 1.4b, A plug, для подключения внешнего монитора | ||||
| USB 3.0 | 2 шт., Type-A | ||||
| GPIO | RS232, RS422 | ||||
| Электропитание | |||||
| Интерфейс | 5,5 мм, розетка | ||||
| Входные напряжение/ток | DC 19,5 В, 11,8 А | ||||
| Потребляемая мощность (тип) | 180 Вт | ||||
| Условия эксплуатации и хранения | |||||
| Температурный диапазон | Рабочий | 0 … 50°C | |||
| Хранения | -40 … 70°C | ||||
| Относительная влажность | Рабочая | ≤ 90 % (без конденсации) до 30°C | |||
| ≤ 75 % (без конденсации) 30 … 40°C | |||||
| ≤ 45 % (без конденсации) 40 … 50°C | |||||
| Хранения | ≤ 90 % (без конденсации) до 65°C | ||||
| Высота над уровнем моря | Рабочая | до 3000 м | |||
| Хранения | до 15 000 м | ||||
| Масса, габариты, дисплей | |||||
| Габариты | 340 x 68 x 230 мм | ||||
| Вес | ≤ 4,5 кг | ||||
| Диагональ дисплея | 2,8 дюйма | ||||
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
