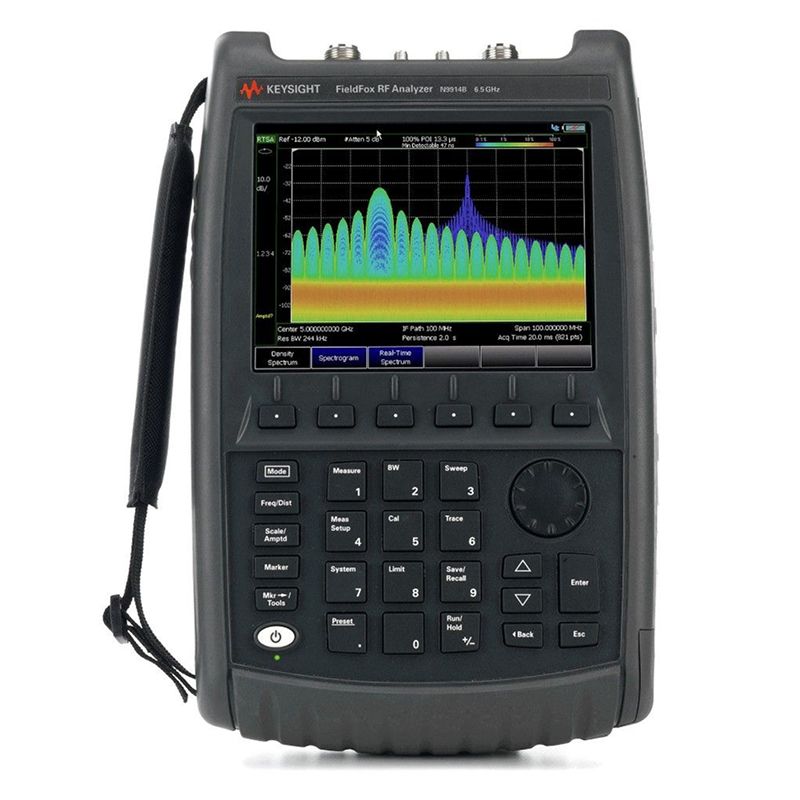

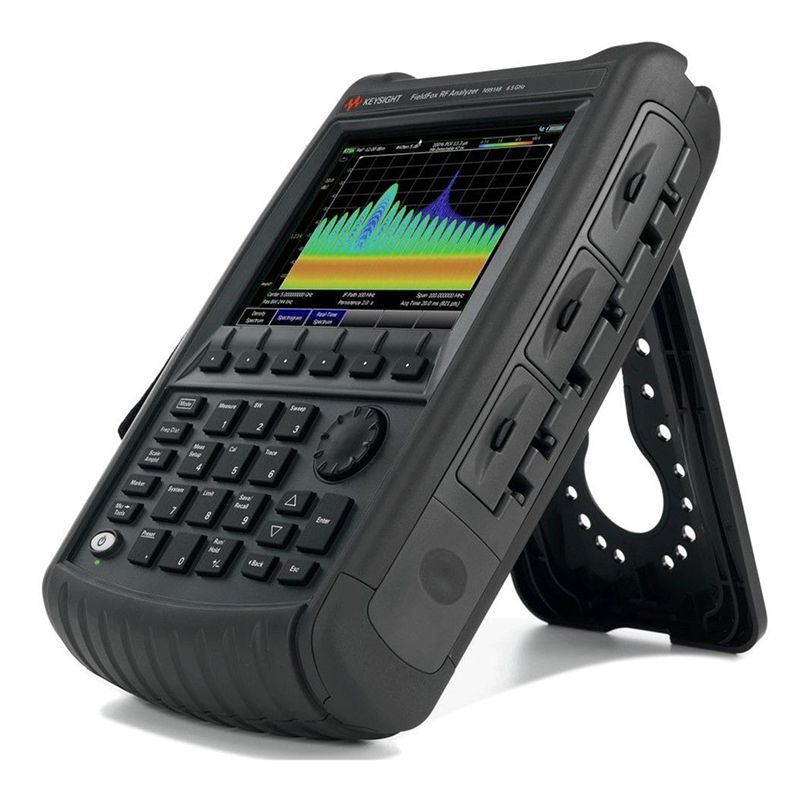

Портативный СВЧ-анализатор Keysight FieldFox N9915B (от 9 кГц до 9 ГГц)

Портативный СВЧ-анализатор Keysight FieldFox N9915B представляет собой высокотехнологичное и универсальное измерительное устройство, предназначенное для комплексного анализа антенно-фидерных устройств и систем радиочастотной техники. Этот прибор внесён в Госреестр средств измерений под номером 80244-20, что гарантирует его соответствие строгим национальным стандартам качества и точности.

Стандартная конфигурация FieldFox N9915B оснащена функционалом анализатора антенно-фидерных устройств, что позволяет проводить детальные измерения параметров антенн, линий передачи и связанных с ними компонентов. Одной из ключевых особенностей данного прибора является возможность дополнительного расширения его возможностей путем подключения опций векторного анализатора цепей (ВАЦ) или анализатора спектра. Это обеспечивает высокую гибкость и адаптивность прибора под разнообразные задачи, что особенно важно для специалистов, работающих в области радиотехники и связи.

Одна из значимых инноваций, реализованных в FieldFox N9915B, – это функция захвата нестационарных сигналов с анализом спектра в режиме реального времени, охватывающим полосу до 100 МГц. Такой широкий спектральный диапазон и оперативность обработки позволяют операторам быстро обнаруживать и анализировать помехи, интерференции и другие нестабильные радиосигналы, что существенно повышает качество диагностики и мониторинга радиочастотной среды.

Прибор обладает способностью одновременного измерения всех четырех S-параметров, что является важным аспектом при исследовании амплитудно-фазовых характеристик исследуемых цепей. При этом динамический диапазон системы достигает впечатляющих 115 дБ, что обеспечивает высокую точность и надёжность измерений. Высокая точность подтверждается также режимом анализатора спектра, где погрешность измерений составляет всего ±0,3 дБ даже без предварительного разогрева прибора. Это важно для оперативных полевых работ, где времени на подготовку может быть ограничено.

FieldFox N9915B поддерживает технологию измерений «по воздуху» (OTA) для радиосигналов современных стандартов 5GTF и LTE. Благодаря этому инженеры и технологи могут проводить всесторонний анализ качества передачи и приёма сигнала в реальных условиях, без необходимости напрямую подключаться к оборудованию, что особенно актуально для мобильных сетей нового поколения.

Встроенный приемник GPS/GNSS позволяет устройству выполнять геопозиционирование и формировать временные метки, что важно для синхронизации данных и последующего анализа, а также для проведения измерений в широком географическом диапазоне с учетом точного времени и места проведения эксперимента.

Частотный диапазон прибора в режиме анализатора антенно-фидерных устройств и векторного анализатора цепей простирается от 100 кГц до 9 ГГц, а анализатора спектра – от 9 кГц до 9 ГГц. Это обеспечивает широкий охват частот, что позволяет эффективно работать с популярными мобильными, спутниковыми и радиоэлектронными системами. Динамический диапазон ВАЦ превышает 114 дБ, что делает измерения сверхточными и позволяет выявлять даже слабые сигналы на фоне шума.

Скоростные характеристики устройства впечатляют: при 1001 точке и одной развертке максимальная скорость измерения составляет 171 микросекунда на точку, что существенно ускоряет процесс диагностики и снижает время ожидания результатов. Выходная мощность анализатора равна 8 дБм, что обеспечивает точность и стабильность излучаемого сигнала при проверке активных устройств.

Уровень зашумленности графика минимален и составляет всего 0,001 дБ, что говорит о высоком качестве обработки сигнала и точности результатов. Для подключения измеряемых устройств в приборе предусмотрено два встроенных порта, что расширяет возможности по комплексному исследованию и снижает необходимость использования дополнительных переходников.

Таким образом, Keysight FieldFox N9915B является мощным, надежным и универсальным инструментом для профессионального использования в области радиочастотных измерений, предлагающим полевой анализ с высокой точностью, многофункциональность и удобство эксплуатации. Этот портативный СВЧ-анализатор успешно сочетает в себе передовые технологии, удобство и высокие показатели производительности для решения широкого спектра задач современного радиотехнического мониторинга и обслуживания.
