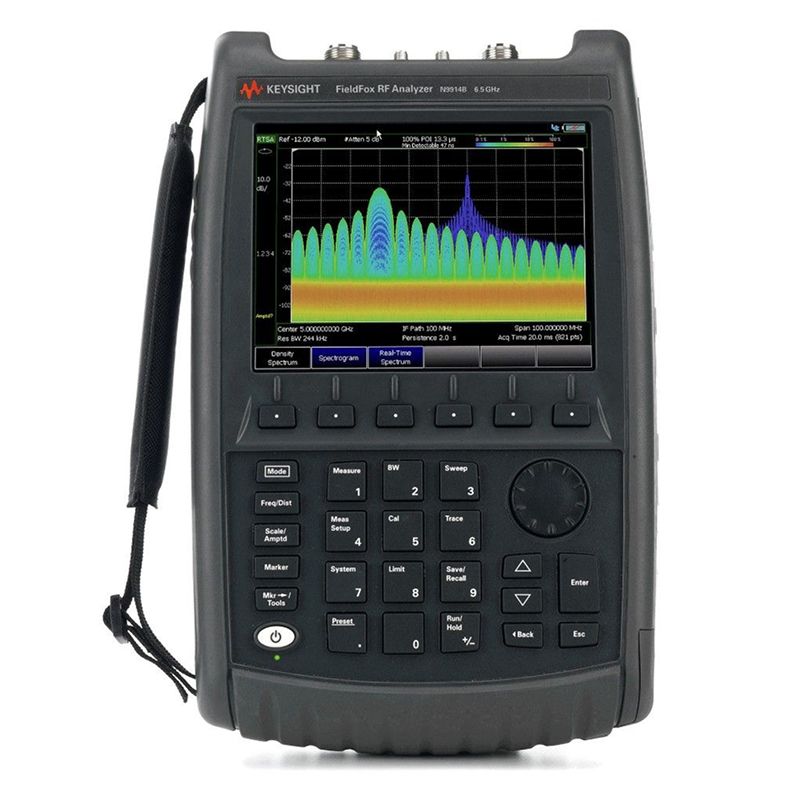

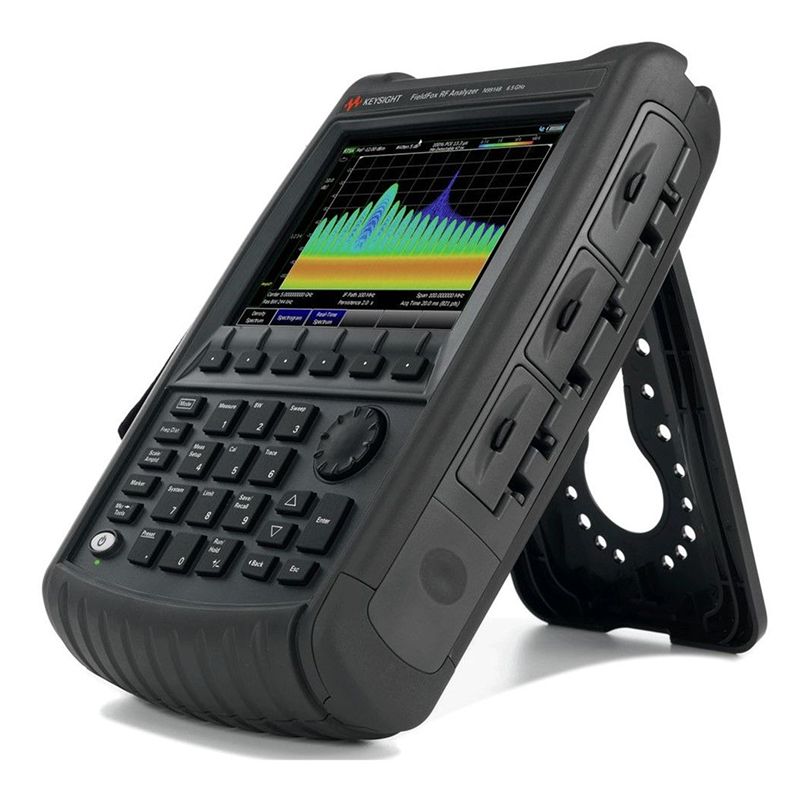

Портативный СВЧ-анализатор Keysight FieldFox N9917B (от 9 кГц до 18 ГГц)

Портативный СВЧ-анализатор Keysight FieldFox N9917B представляет собой высокотехнологичное измерительное устройство, предназначенное для работы с антенно-фидерными системами и широким спектром других СВЧ-приложений. Этот прибор зарегистрирован в Государственном реестре средств измерений под номером 80244-20 и уже давно заслужил признание как надежный и точный инструмент для специалистов, работающих в области радиочастотных измерений.

Стандартная конфигурация FieldFox N9917B ориентирована на анализ антенно-фидерных устройств (АФУ), что делает его крайне востребованным для тестирования антенн, кабелей и различных компонентов систем передачи данных. Однако гибкость прибора значительно расширяется за счёт возможности установки опций, которые превращают его в полноценный векторный анализатор цепей (ВАЦ) либо анализатор спектра. Это обеспечивает многозадачность устройства и высокую универсальность, позволяя интегрировать в одном приборе сразу несколько функций.

Одной из ключевых особенностей FieldFox является способность захватывать нестационарные сигналы благодаря функции анализа спектра в режиме реального времени с полосой шириной до 100 МГц. Это особенно важно для современного тестирования сложных и быстро меняющихся сигналов, таких как стандарты 5G и LTE. Благодаря возможности одновременного измерения всех четырех S-параметров и динамическому диапазону системы до 115 дБ, прибор обеспечивает исключительную точность и глубокий анализ взаимодействий в СВЧ-цепях, что критично при разработке и диагностике высокочастотного оборудования.

FieldFox N9917B обеспечивает высокоточные измерения в режиме анализатора спектра с погрешностью не более ±0,3 дБ, и это достигается без необходимости предварительного прогрева прибора, что существенно повышает оперативность и удобство работы в полевых условиях. Дополнительно поддерживается измерение «по воздуху» для стандартов 5GTF и LTE, что позволяет проводить быстрый и точный мониторинг беспроводных сетей прямо на месте, без необходимости сложного подключения оборудования.

Встроенный приемник GPS/GNSS служит для точного определения географического положения и синхронизации временных меток, что значительно облегчает анализ результатов и позволяет сопоставлять измерения с конкретными координатами, что особенно полезно в полевых исследованиях и при трассировке сетей.

Диапазон рабочих частот FieldFox простирается от 100 кГц до 18 ГГц в режиме анализатора антенно-фидерных устройств и векторного анализатора цепей, а для режима анализатора спектра он начинается с 9 кГц и также достигает 18 ГГц. Такой широкий частотный охват делает прибор универсальным для самых разных задач – от тестирования низкочастотных и среднечастотных компонентов до сложных микроволновых систем с высокими требованиями к точности.

Другие технические параметры также впечатляют: системный динамический диапазон векторного анализатора цепей превышает 114 дБ, что гарантирует высокую чувствительность при работе с очень слабыми сигналами. Максимальная скорость измерений также впечатляет – всего 171 микросекунда на точку при измерении 1001 точек в пределах одной развертки, что способствует быстрому выполнению комплексных тестов и экономит время операторов.

Полезной характеристикой является выходная мощность сигнала до 8 дБм, что обеспечивает надежное обеспечение тестовых сигналов при проверке оборудования. Зашумленность графика в пределах 0,001 дБ демонстрирует высокую стабильность и качество отображаемых данных, позволяя оператору доверять результатам и принимать обоснованные решения.

Прибор оснащён двумя встроенными портами, что упрощает подключение различных измерительных цепей и обеспечивает удобство эксплуатации без необходимости использования дополнительных коммутационных устройств.

Таким образом, Keysight FieldFox N9917B — это современный, надежный и универсальный портативный СВЧ-анализатор, который отлично подходит для полевых и лабораторных условий, предоставляя широкий набор функций, высокую точность, быструю обработку данных и удобство работы с современными радиосистемами. Его технические характеристики и возможности делают его незаменимым инструментом для специалистов, занимающихся развитием и обслуживанием сетей связи нового поколения, а также для проведения комплексных исследований в области радиочастотных технологий.
