Прецизионный магазин сопротивлений с диапазоном от 1 Ом до 1,2 МОм с погрешностью до 0,005%. Оснащён интерфейсом (RS-232 или GPIB). Имеет наилучшее разрешение 10 мкОм. Обладает функцией моделирования RTD-датчиков.

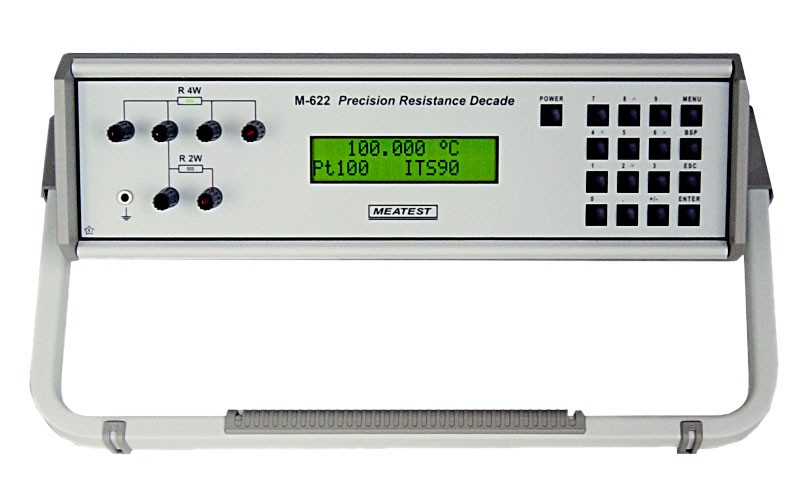

M-622 является прецизионным программируемым магазином сопротивлений с диапазоном от 1 Ом до 1,2 MОм с базовой погрешностью 0,005%. Магазин сопротивления предназначен для испытаний омметров и мультиметров в поверочных лабораториях, а также в промышленности для проверки устройств, обеспечивающих качество. Работа M-622 основана на низкотемпературных реле и на высокоустойчивых фольговых резисторах с низкими температурными коэффициентами, переключаемые с помощью реле.
Магазин M-622 снабжен встроенной функцией температурного моделирования RTD-датчика с собственной градуировочной шкалой, имеет установку размерности температуры в градусах Цельсия или Фаренгейта в соответствие со стандартами IEC. Питание М-622 осуществляется с помощью внутреннего аккумулятора или внешнего сетевого адаптера. Управление устройством возможно как вручную, так и дистанционно с помощью интерфейсов RS-232 и GPIB. Для использования прибора в промышленности спроектирована версия в 19" модуле с высотой 3HE.
- Калибровка контроллеров температуры
- Диапазон сопротивления от 1 Ом до 1,2 MОм
- Погрешность 0,005%
- Температурный коэффициент <1 ppm/°C
- Управляющее напряжение 120 В
- Моделирование датчиков температуры (Pt, Ni) с погрешностью 0,02 °C
- 2, 3, 4-проводное подключение
- Управление прибором с передней панели и дистанционно
- Внутренний аккумулятор/сетевой адаптер
- Интерфейс RS-232 или GPIB
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Магазин сопротивлений |
|
Тип прибора
|
Цифровой |
|
Разрешение
|
0,01 мОм |
|
Номинальные значения
|
1 Ом … 1,2 МОм |
|
Температурный коэффициент
|
±1 ppm/°C |
|
Установка значений
|
Цифровая |
|
Питание
|
Встроенный аккумулятор, 100-240 В |
|
Базовая погрешность
|
0.003% |
|
Гарантия, (мес)
|
12 |
- Магазин сопротивлений M-622
- Блок питания
- Кабель RS-232 (только для версии с интерфейсом RS-232)
- Руководство по эксплуатации
- Программное обеспечение
| Диапазон значений сопротивления |
1 Ом … 1,2 МОм короткое замыкание (SHORT), размыкание (OPEN) (только в версии M622-Vx1xx) |
||||
| Моделирование датчиков температуры (Pt) | -200 … 850°C | ||||
| Моделирование датчиков температуры (Ni) | -60 … 300°C | ||||
| Типы датчиков температуры | Pt10 … Pt20000, Ni10 … Ni20000 | ||||
| Разрешение |
0,00001 Ом в диапазоне 1,00000 … 10,00000 Ом 0,0001 Ом в диапазоне 10,0001 … 100,0000 Ом 0,001 Ом в диапазоне 100,001 … 400,000 Ом 0,01 Ом в диапазоне 400,01 … 1 200,00 Ом 0,1 Ом в диапазоне 1200,1 … 30 000,0 Ом 1 Ом в диапазоне 30 000 … 1 200 000 Ом 0,001 °C для датчиков типов Pt10 … Pt300, Ni10 … Ni3 000,01 °C для датчиков типов Pt301 … Pt10000, Ni301 … Ni10000 |
||||
| Стандарты платиновых (Pt) датчиков температуры | IEC 751 (1,3850 для IPTS68), IEC 751 (1,3851 для ITS90), US (US/JIS) (1,3916) | ||||
| Стандарты никелевых (Ni) датчиков температуры | DIN 43760 (6180) | ||||
| Температурный коэффициент сопротивления |
< 1 ppm/°C (1 - 2000 Ом) на клеммах R4W < 1 ppm/°C (100 Ом - 1200 кОм) на клеммах R2W < 5·ppm/°C (2 - 10 кОм) на клеммах R4W |
||||
| Максимальная рассеиваемая мощность | 0,3 Вт | ||||
| Схема подключения |
2-, 4-полюсная (в режиме сопротивления) 2-, 3- или 4-полюсная (в режиме моделирования датчиков температуры) |
||||
| Клеммы | Приборные с золотым покрытием, диаметр 4 мм | ||||
| Интерфейс | RS-232 или GPIB | ||||
| Питание | Внутренний аккумулятор 12 В, сетевой адаптер (100 – 240 В, 50 Гц) | ||||
| Время автономной работы | 6 часов | ||||
| Номинальная температура | +18…+28 °C | ||||
| Рабочая температура | +5…+40 °C | ||||
| Температура хранения | -10…+50 °C | ||||
| Размеры (настольное исполнение) | 364 x 111 x 316 мм (ШхВхГ) | ||||
| Размеры (исполнение для 19'' стойки) | 483 x 133 x 316 мм (ШхВхГ) | ||||
| Масса | 4,5 кг | ||||
| Погрешность сопротивления | |||||
| Тип подключения | Диапазон | Погрешность | |||
| R4W* | 1 Ом … 400 Ом | 0,003% + 3 мОм | |||
| R4W | 400 Ом … 2 кОм | 0,005% | |||
| R4W | 2 кОм … 10 кОм | 0,015% | |||
| R2W** | 1 Ом … 2 кОм | 0,005% + 10 мОм | |||
| R2W | 2 кОм … 200 кОм | 0,005% | |||
| R2W | 200 кОм … 1,2 МОм | 0,01% | |||
| * 4-проводное подключение | |||||
| ** 2-проводное подключение | |||||
| Погрешность моделирования Pt датчиков температуры | |||||
| Температура | Pt100 | Pt200 | Pt500 | Pt1000 (R4W) | Pt10000 (R2W) |
| от -200 до 200 °С | 0,02 °С | 0,02 °С | 0,02 °С | 0,04 °С | 0,04 °С |
| от 200 до 500 °С | 0,03 °С | 0,04 °С | 0,06 °С | 0,1 °С | 0,06 °С |
| от 500 до 850 °С | 0,04 °С | 0,06 °С | 0,15 °С | 0,2 °С | 0,1 °С |
| Погрешность моделирования Ni датчиков температуры | |||||
| Температура | Ni100 (R4W) | Ni1000 (R4W) | Ni10000 (R2W) | ||
| от -60 до 300 °С | 0,02 °С | 0,04 °С | 0,04 °С | ||
