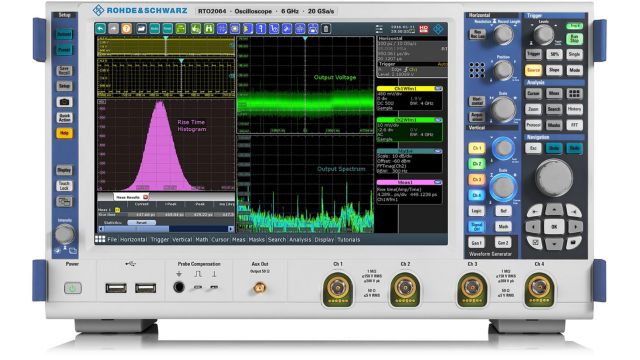

Цифровой осциллограф Rohde & Schwarz RTO2064 (демонстрационный)

Цифровой осциллограф Rohde & Schwarz RTO2064 представляет собой высокотехнологичный прибор, предназначенный для точного анализа и визуализации электрических сигналов в широком диапазоне частот. Он имеет 4 измерительных канала, что делает его универсальным решением как для исследовательских лабораторий, так и для промышленной диагностики сложных электронных систем. При использовании двух каналов полоса пропускания составляет внушительные 6 ГГц, а при задействовании всех четырёх каналов — до 4 ГГц, обеспечивая стабильную работу даже с высокочастотными сигналами. Такие параметры позволяют эффективно применять осциллограф при разработке и тестировании современной радиоэлектронной аппаратуры, где важна точность и детализация сигнала.

Время нарастания переходной характеристики устройства составляет всего 76 пс, что гарантирует минимальные искажения при регистрации быстрых фронтов импульсов и позволяет точно отслеживать динамику изменения сигналов. Вертикальное разрешение прибора по умолчанию составляет 8 бит, однако при активации опции High Definition (RTO-K17) оно увеличивается до 16 бит, обеспечивая значительно более высокую чувствительность и детализацию при измерении мелких амплитудных изменений. Это особенно важно при работе с малыми уровнями шума или слабыми сигналами в прецизионных измерениях.

Диапазон временной развертки охватывает значения от 25 пс/деление до 10 000 секунд/деление, что даёт возможность анализировать как сверхбыстрые процессы, так и длительные события в цепях. Осциллограф обладает достаточной глубиной памяти: стандартно 50 Мсэмплов доступны при одновременной работе всех каналов, и до 200 Мсэмплов — при использовании одного канала, что обеспечивает высокое временное разрешение на длительных записях.

Прибор оснащён цветным TFT-дисплеем с сенсорным управлением и разрешением 1280×800 пикселей (WXGA), что упрощает навигацию и визуальный контроль за формой сигнала. Для подключения внешних устройств предусмотрены интерфейсы USB, LAN и DVI-D, что делает возможным интеграцию в автоматизированные измерительные системы и обмен данными в профессиональной среде. Устройство внесено в Госреестр средств измерений под номером 67570-17, что подтверждает его соответствие требованиям метрологической точности и применимости в сертифицированных измерениях.
